在当今的电子世界中，从智能手机的处理器到电动汽车的功率驱动，金属氧化物半导体场效应晶体管（MOSFET）无处不在。作为现代集成电路的基石，理解MOSFET的工作原理不仅是硬件工程师的核心技能，也是优化电路设计、提升系统性能的关键。本文将带你深入MOS管的微观世界，系统剖析其结构、工作机制、特性曲线及典型应用，助你构建坚实的半导体器件知识体系。

一、MOSFET的物理结构：四端器件的奥秘

要理解MOSFET如何工作，首先需要认识其物理构成。一个典型的N沟道增强型MOSFET主要由以下四个关键部分和三个电极组成：

衬底（Substrate， B）：通常为低掺杂的P型硅片，是整个器件的基础。
源极（Source， S）和漏极（Drain， D）：通过高浓度掺杂形成的两个N+区，分别作为载流子的“入口”和“出口”。
栅极（Gate， G）：由金属或多晶硅构成，通过一层极薄的二氧化硅绝缘层与硅衬底隔离，这是实现电压控制的核心。
氧化层（Gate Oxide）：通常为SiO₂，其厚度（几纳米到几十纳米）直接决定了栅极控制沟道的效率和器件的跨导。

下图清晰地展示了MOSFET的横截面结构：

这种独特的结构——金属（栅极）、氧化物（绝缘层）、半导体（衬底）——正是其名称“MOS”的由来。理解这个结构是分析其所有电学特性的起点。[AFFILIATE_SLOT_1]

二、核心工作原理：电压如何“塑造”导电沟道

MOSFET的本质是一个电压控制型开关。它不像双极型晶体管（BJT）那样需要基极电流来驱动，而是仅靠栅源电压（V_GS）的电场效应来控制源漏之间的电流（I_D）。这个过程的核心是反型层（沟道）的形成。

当在栅极（G）和源极（S）之间施加一个正向电压V_GS（对于NMOS）时：

耗尽阶段：V_GS > 0但较小时，电场排斥P型衬底中的多数载流子（空穴），在氧化层下方形成由带负电的受主离子构成的耗尽层。
弱反型阶段：V_GS继续增大，电场开始将少数载流子（电子）吸引到表面，形成电子浓度很低的初始反型层。
强反型阶段：当V_GS超过一个特定的阈值电压（V_TH）时，表面电子浓度超过衬底的空穴浓度，形成一个稳定的、导电能力强的N型沟道，将源极和漏极连接起来。

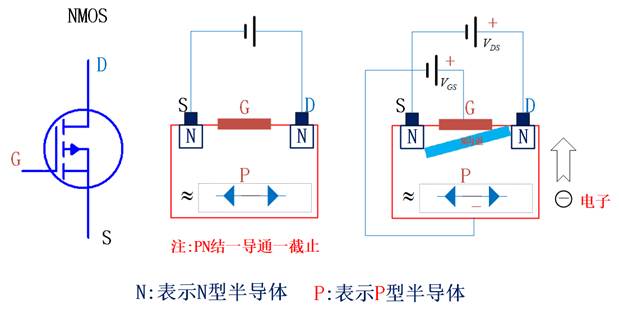

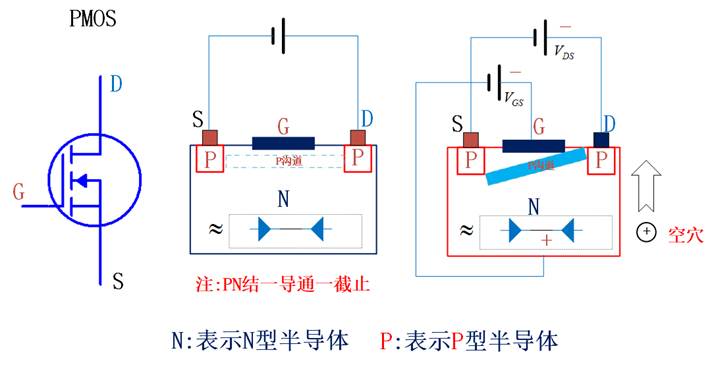

沟道形成的动态过程如下图所示：

一旦沟道形成，如果在漏极（D）和源极（S）之间再施加电压V_DS，电子就会从源极经沟道流向漏极，产生漏极电流I_D。通过精确控制V_GS，我们就可以像水龙头一样控制这条“电子河流”的通断与大小。

三、工作区域与特性曲线：解读MOSFET的“语言”

MOSFET的电气特性主要通过两组曲线来描述，它们是电路设计和仿真的重要依据。

1. 输出特性曲线（I_D vs V_DS）

这组曲线以V_GS为参数，描述了I_D随V_DS变化的关系。它清晰地划分出三个工作区：

截止区：V_GS < V_TH，没有沟道形成，I_D ≈ 0。MOSFET处于关断状态，是理想的开关。
线性区（或称三极管区、欧姆区）：V_GS > V_TH 且 V_DS 很小。沟道像一个受V_GS控制的可变电阻，I_D与V_DS近似呈线性关系。MOSFET常在此区域用作可控电阻。
饱和区（或称恒流区）⚡：V_GS > V_TH 且 V_DS增大到使沟道在漏端“夹断”。此时I_D主要受V_GS控制，几乎不随V_DS增加而变化，表现出恒流源特性。放大器中的MOSFET通常工作在此区域。

2. 转移特性曲线（I_D vs V_GS）

这条曲线在固定的V_DS下（通常使器件处于饱和区），展示了I_D如何受V_GS控制。它揭示了亚阈值导电特性和超过阈值后的平方律关系（I_D ∝ (V_GS - V_TH)²），是计算器件增益和设计模拟电路的基础。

理解这些曲线对于无论是使用Python进行器件建模、利用SPICE仿真，还是手动进行电路分析都至关重要。

四、分类、关键参数与选型指南

MOSFET家族成员众多，选择合适的类型是设计成功的第一步。

主要分类：

按沟道类型：
- NMOS：N型沟道，电子导电，开关速度快，常用作数字电路的下拉管和功率开关。
- PMOS：P型沟道，空穴导电，常与NMOS组成互补结构（CMOS），实现极低静态功耗。
按工作模式：
- 增强型：默认无沟道，V_GS > V_TH 才导通。绝大多数应用属于此类。
- 耗尽型：默认有沟道，V_GS负压才能关断。常用于特定偏置电路或作为常闭器件。

关键参数选型注意事项⚠️：

阈值电压（V_TH）：决定开启难易度。数字电路需与驱动电压匹配，电池供电设备可选低V_TH以降低导通损耗。
导通电阻（R_DS(on)）：决定导通时的功率损耗，是功率MOSFET的核心参数，值越小越好。
栅极电荷（Q_g）：影响开关速度。高频开关电源中，需选择Q_g小的器件以减少驱动损耗。
最大漏源电压（V_DS(max)）和最大连续电流（I_D）：必须留有充足裕量，通常按1.5倍以上选取。

[AFFILIATE_SLOT_2]

五、实战应用：从防反接到现代计算

MOSFET的卓越特性使其应用场景极其广泛。

1. 防反接与理想二极管电路
利用MOSFET的低导通电阻（R_DS(on)）特性，可以构建高效的防反接电路。相比传统二极管方案，MOSFET方案的正向压降仅为毫伏级（I*R_DS(on)），几乎不产生热损耗，效率极高。这在电池供电设备和太阳能系统中尤为重要。

2. 数字集成电路的基石（CMOS）
NMOS和PMOS组成的互补结构（CMOS）是当代CPU、内存和几乎所有数字芯片的核心。其静态功耗近乎为零的特性，是实现超大规模集成和低功耗计算的根本。

3. 电源管理核心
在DC-DC转换器（Buck， Boost）、电机驱动和逆变器中，功率MOSFET作为高速开关，通过PWM控制实现高效的电能变换。其开关速度远快于BJT，且为电压驱动，简化了驱动电路设计。

4. 模拟信号处理
工作在饱和区的MOSFET可作为放大器的输入级和增益级，提供高输入阻抗。射频（RF）领域的LNA（低噪声放大器）也大量使用MOSFET。

从底层硬件描述语言（HDL）编码时对时序的理解，到用C++编写嵌入式驱动控制GPIO，再到用Python进行电路行为仿真，对MOSFET工作原理的深刻认知都是工程师跨越软硬件鸿沟的桥梁。

总结而言，MOSFET以其电压控制、高输入阻抗、易于集成和卓越的开关性能，彻底改变了电子行业。掌握其从结构、工作原理到特性曲线的完整知识链，不仅能让你读懂芯片手册，更能让你在设计电源、接口保护、信号链乃至复杂的数字系统时游刃有余。无论是面对Java后端的高并发服务器电源设计，还是Go语言编写的物联网设备低功耗优化，亦或是JavaScript全栈开发中涉及的硬件交互，这份对基础硬件的理解都将是你宝贵的财富。继续深入探索其频率特性、寄生参数和热设计，你的硬件工程师之路将更加坚实。
